Цилиндрический редуктор с параллельными валами серии F1. Параллельный выход2. Компактная конструкция3. Широкий диапазон крутящего момента Все материалы шестерен использованы 20CrMnTi, цементированные, твердость поверхности зубьев 58-62HRC, после шлифования зубьев до 6 точности, чтобы гарантиро...

Отправить заявку

       

Описание

маркер

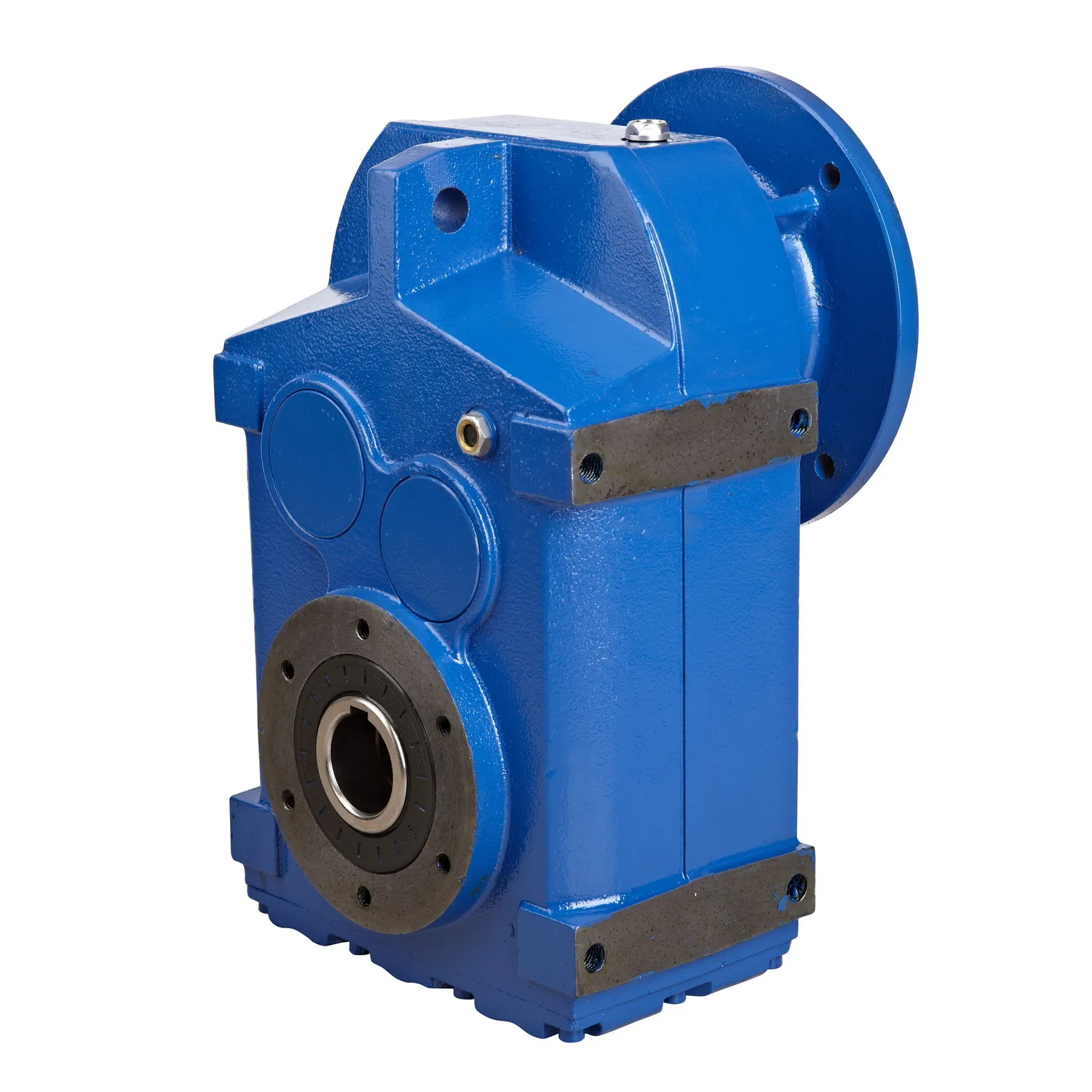

Цилиндрический редуктор с параллельными валами серии F
1. Параллельный выход
2. Компактная конструкция
3. Широкий диапазон крутящего момента

Все материалы шестерен использованы 20CrMnTi, цементированные, твердость поверхности зубьев 58-62HRC, после шлифования зубьев до 6 точности, чтобы гарантировать надежность продукта и низкий уровень шума. Редуктор снижает от 0,18 кВт до 200 кВт, выходной крутящий момент до 18 000 Н.м, передаточное отношение от (с 4-полюсным двигателем) 3,81-273 , можно разделить на двухступенчатую передачу (КПД передачи до 96 % ), трехступенчатую передачу (КПД передачи до 94 % ); с 6-полюсным или 8-полюсным двигателем можно получить более низкую выходную скорость; Для более низкой выходной скорости можно использовать в сочетании с двухступенчатым редуктором, можно получить более низкую выходную скорость (коэффициент скорости более десяти тысяч). Выше, например, вход в сочетании с бесступенчатой трансмиссией с регулируемой скоростью может достичь больших требований. Существует два типа установки: вертикальная и горизонтальная, выходной вал выполнен в виде цельной оправки, полый вал (или нестандартное исполнение), возможна установка в различных направлениях. Кроме того , Редуктор может быть оснащен различными типами двигателей (обычный двигатель, взрывозащищенный двигатель, двигатель с регулируемой частотой, двигатель с тормозом и т.д.). Параллельные цилиндрические редукторы серии F широко используются в оборудовании для обработки зерна, печатном и упаковочном оборудовании, трехмерном гаражном оборудовании, оборудовании для защиты окружающей среды, транспортном оборудовании, химическом оборудовании, оборудовании для металлургической горнодобывающей промышленности, сталелитейном оборудовании и т.д.

14.РЕДУКТОР СКОРОСТИ С ПАРАЛЛЕЛЬНЫМ ВАЛОМ

ИНФОРМАЦИЯ О БРЕНДЕ

Название продукта	Редуктор скорости с параллельными валами серии F
Название бренда	БАФФЕРО
Номер модели	Ф37-Ф157
Сертификация	CE/ISO9001/BV/SGS
Место происхождения	Китай

ОСОБЕННОСТИ
1. Параллельный выход, компактная конструкция, стабильная работа, низкий уровень шума, длительный срок
службы . 2. Монтаж: монтаж на основание, монтаж на полый вал, монтаж на фланец, монтаж на моментный рычаг, монтаж на малый фланец.
3 . Базовое двухуровневое вращение входа и выхода в одном направлении .

Выходной режим: полый вал или сплошной вал.
5. Средний КПД : два этапа = 96 % , три этапа= 94 % , комбинация серии F + серии R средней эффективности = 85 % .

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
тип конструкции:
F-образный удлинитель вала, крепление на лапах ;

FF-удлинение вала, фланцевое соединение
FA- полый вал

Вход оси S F

ВХОДНАЯ МОЩНОСТЬ И КРУТЯЩИЙ МОМЕНТ (МАКС.)

Размер	37	47	57	67	77	87	97	107	127	157
Структура	Ф ФА ФФ ФАФ ФАЗ
Входная мощность (кВт)	0,183	0,18-3	0,18-5,5	0,37-5,5	0,18-11	0,75-22	1.1-30	2.2-45	7.5-90	11-200
(Соотношение)	3.81-128.51	5.06-170.27	5.18-199.70	4.21-196.46	4.20-243.46	4.12-270.68	4,68-270,64	6.20-255.25	4.63-172.33	12.07-198.14
Максимальный крутящий момент (Нм)	200	400	600	820	1500	3000	4300	7840	12000	18000
