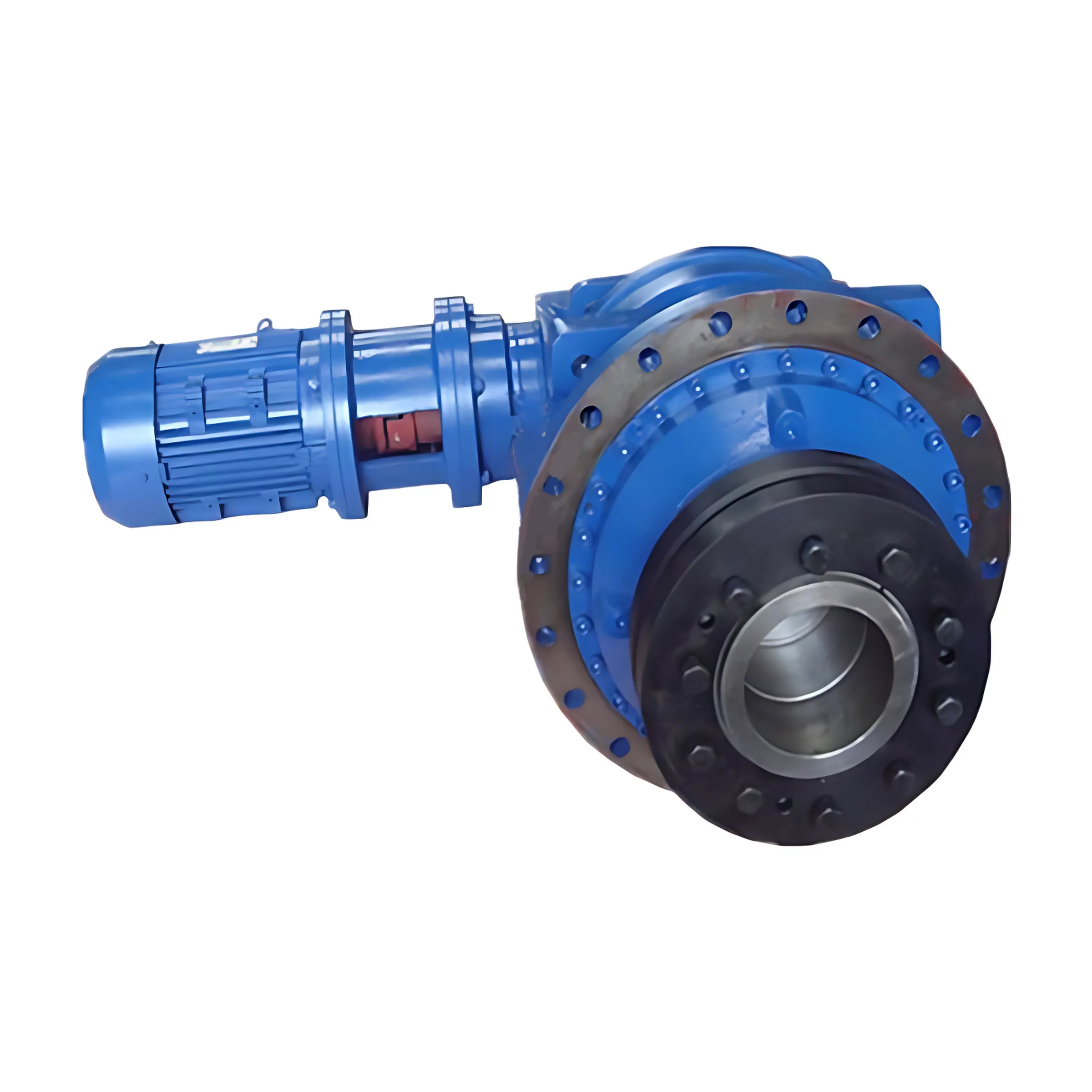

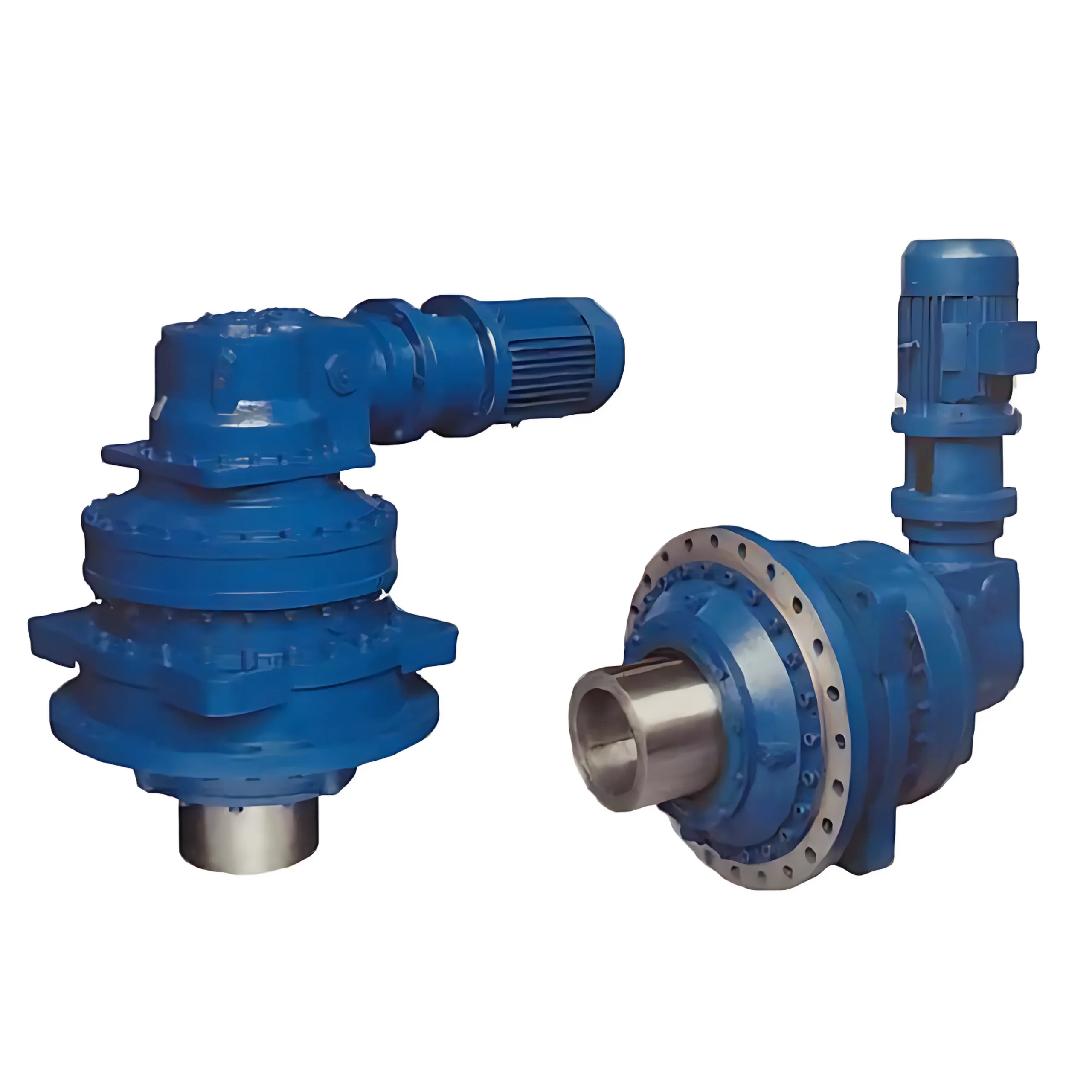

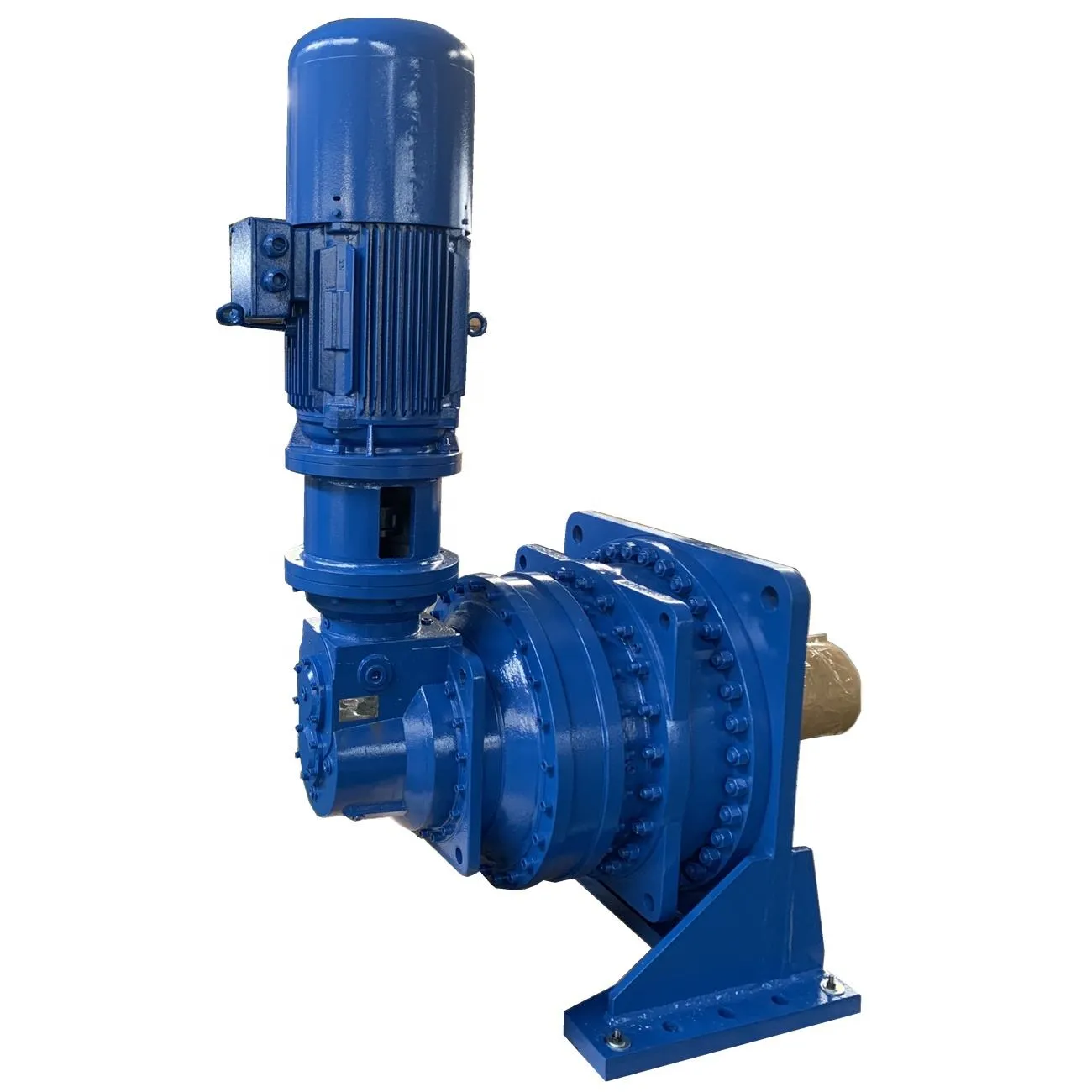

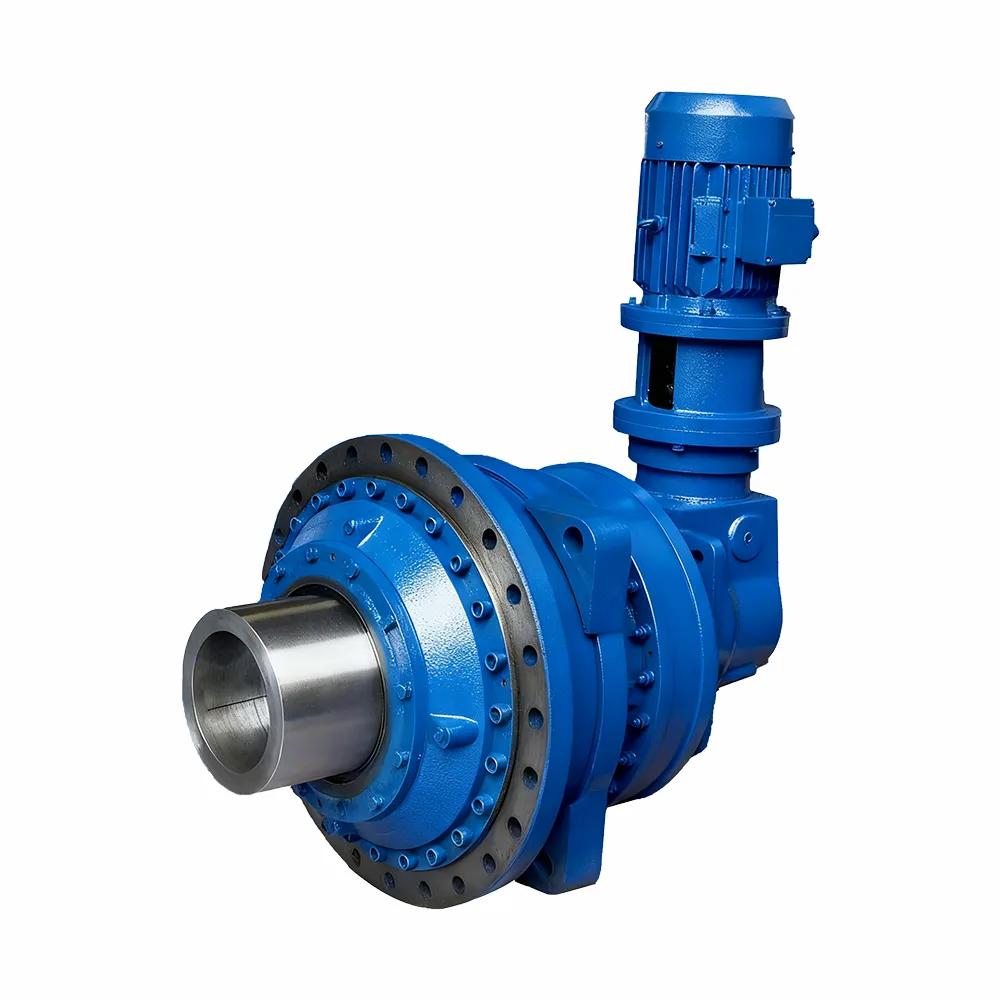

Планетарный редуктор серии DP
Общая информация: ТОРГОВАЯ МАРКА БАФФЕРО МОДЕЛЬ ДП 9…26 СЕРТИФИКАЦИЯ CE / SGS / BV МЕСТО ОРИГИНАЛА КИТАЙ Персонажи： Точность передач DIN6 (ISO1328) Расположение передач Планетарная передача Материал корпуса коробки передач Чугун Материал шестерни 20CrMnTi Твердост...
Описание
маркер
Общая информация:
| ТОРГОВАЯ МАРКА | БАФФЕРО |
| МОДЕЛЬ | ДП 9...26 |
| СЕРТИФИКАЦИЯ | CE / SGS / BV |
| МЕСТО ОРИГИНАЛА | КИТАЙ |
Персонажи：
| Точность передач | DIN6 (ISO1328) |
| Расположение передач | Планетарная передача |
| Материал корпуса коробки передач | Чугун |
| Материал шестерни | 20CrMnTi |
| Твердость шестерни | HRC58 ~62 |
| Вал | 40Cr и 20CrMnTi |
| Цвет | Как требование |
| Термическая обработка зубчатых передач | Цементация и закалка |
Деловые термины:
| минимальный объем заказа | 1 шт. |
| Цена | Переговоры |
| Условия оплаты | T/T, L/C, DP или Western Union |
| способность поставок | 10000 шт. в месяц |
| Срок поставки | 10 дней |
| Подробности упаковки | Фанерный ящик |
Планетарный редуктор серии DP :
Планетарный редуктор DP — это стандартизированное решение для редукторов с более высокой номинальной мощностью. Серия DP , отличающаяся проверенным качеством FLENDER. Серия DP , представленная 27 типоразмерами и семью базовыми типами , обеспечивает крутящий момент до 2 600 000 Н·м и передаточное отношение 4 000:1. Она широко применяется в металлургическом, строительном, химическом, горнодобывающем, нефтяном, транспортном, бумажном, сахарном производстве, машиностроении и т. д.
Технические данные:
Параметр ：
Мощность: до 12000 кВт
Соотношение: до 4000:1
Выходной крутящий момент: до 2600000 Нм
Объяснение типов
| DP в роли главного героя | Типы планетарных редукторов серии DP |
| Стандартная планетарная коробка передач DP2N2
|
DP2N: 2-ступенчатые планетарные редукторы |
| Угловой планетарный редуктор ступени DP2L2 | DP2L: Вертикальные валы, 2-ступенчатые планетарные редукторы |
| Планетарный редуктор с параллельными валами класса DP2S2 | DP2S: параллельные валы, двухступенчатые планетарные редукторы |
| Планетарный редуктор с ортогональным валом и параллельными валами класса DP2K2 | DP2K: Коническо-цилиндрические, двухступенчатые планетарные редукторы |
| Стандартная планетарная коробка передач DP3N3 | DP3N: 3-ступенчатые планетарные редукторы |
| Планетарный редуктор с параллельными валами класса DP3S3 | DP3S: параллельные валы, 3-ступенчатые планетарные редукторы |
| DP3K 3-ступенчатый планетарный редуктор с ортогональным валом и параллельными валами | DP3K: Коническо-цилиндрические, 3-ступенчатые планетарные редукторы |
Четыре: Обозначения типов планетарных редукторов серии DP
| Описание модели | Приведенный выше пример иллюстрирует | Объяснение типов | Объяснение приведенного выше примера |
| Тип коробки передач
Планетарные редукторы серии DP |
Планетарные редукторы серии DP | Тип редуктора
Планетарные редукторы серии DP |
Двухступенчатая планетарная передача |
| Ступени планетарной передачи
2-ступенчатая трансмиссия 3-ступенчатая трансмиссия |
Двухступенчатая трансмиссия | Количество ступеней планетарной передачи
2 Два этапа 3 Три этапа |
Двухступенчатый планетарный редуктор |
| Структура передачи
N Стандартный Тип Привод с ортогональным валом и L-ремнем S-образный ремень с параллельным валом Привод типа К с ортогональными и параллельными валами. |
С параллельным валом привода | Структура:
N стандарт L-образная коническая шестерня S-ступень с косозубой передачей K-ступень коническо-цилиндрической передачи |
Ступень косозубой передачи |
| Тип выходного вала
AZ: Полый вал расширительного диска AH эвольвентный шлицевой полый вал BS плоский шпоночный сплошной вал BH эвольвентный шлицевой сплошной вал |
Выход полого вала натяжного диска | Выходной вал:
AZ: полый вал с усадочным диском AH Полый вал с эвольвентными шлицами BS Цельный вал со шпонкой BH Сплошной вал с эвольвентными шлицами |
Полый вал с усадочным диском |
| Размер рамы
9-36 |
12 | Размер:
9-36 |
12 |
| Соотношение скоростей
До 4000 |
80 | Соотношение
До 4000 |
80 |
| Схема установки
Уровень B500-B556 V100-V130 Вертикальный V300-V330 Вертикальный ... |
Схема установки — B512B553.
Входной вал установлен горизонтально справа, а опора моментного рычага — снизу. |
Монтажное положение
B500-B556 Горизонтальный V100-B130 Вертикальный V300-V330 Вертикальный …… . |
Монтажное положение B512B553: горизонтальное, входной вал с правой стороны, реактивный рычаг с нижней стороны |
| Символ направления вращения входного вала в угловой передаче (если смотреть на входной вал).
CW по часовой стрелке CCW против часовой стрелки |
Параллельная передача валов исключена | Код направления вращения входного вала ступени конической передачи (вид на входной вал):
CW: По часовой стрелке CCW: против часовой стрелки |
Ступень косозубой передачи опущена |
| приложение
99 Нет вложений 96 База коробки передач 70 Кронштейн звонка двигателя (входной) 71 Кронштейн двигателя 72 Кронштейн двигателя 73. Качающееся основание 74 Колоколообразная опора (выходная) 75 Моментный рычаг (одна сторона) 76 реактивных рычагов (обе стороны) Опора торсионного вала 77 Н |
Кронштейн колокола двигателя с основанием редуктора (вход) | Дополнительные детали
99 Нет 96 основание корпуса редуктора 70 Корпус колокола двигателя (вход) 71 кронштейн двигателя 72 кронштейн двигателя 73 мотор-качалка-база 74 колокол (выходной) 75 моментный рычаг (одна сторона) 76 моментный рычаг (двусторонний) |
Надстройка на корпус редуктора, корпус раструба двигателя
(вход) |
