Наш планетарный редуктор и мотор-редуктор серии N – это комплексное решение Ассортимент модульных редукторов и комбинированных Высокая производительность при низкой стоимости и компактном размере. Наши решения для приводов и автоматизации основаны на Totally Интегрированная автоматизация ...
Наш планетарный редуктор и мотор-редуктор серии N — это комплексное решение Ассортимент модульных редукторов и комбинированных Высокая производительность при низкой стоимости и компактном размере. Наши решения для приводов и автоматизации основаны на Totally Интегрированная автоматизация (TIA) и полностью интегрированная энергетика (TIP) применяются во всех отраслях промышленности: в обрабатывающей и перерабатывающей промышленности, как в промышленной, так и в функциональной сфере. здания.

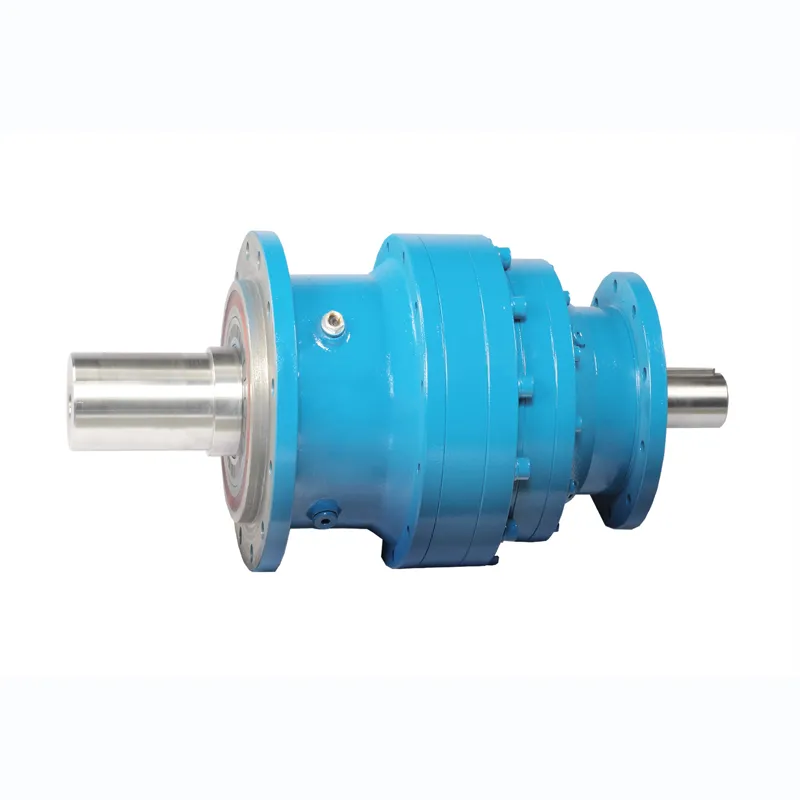

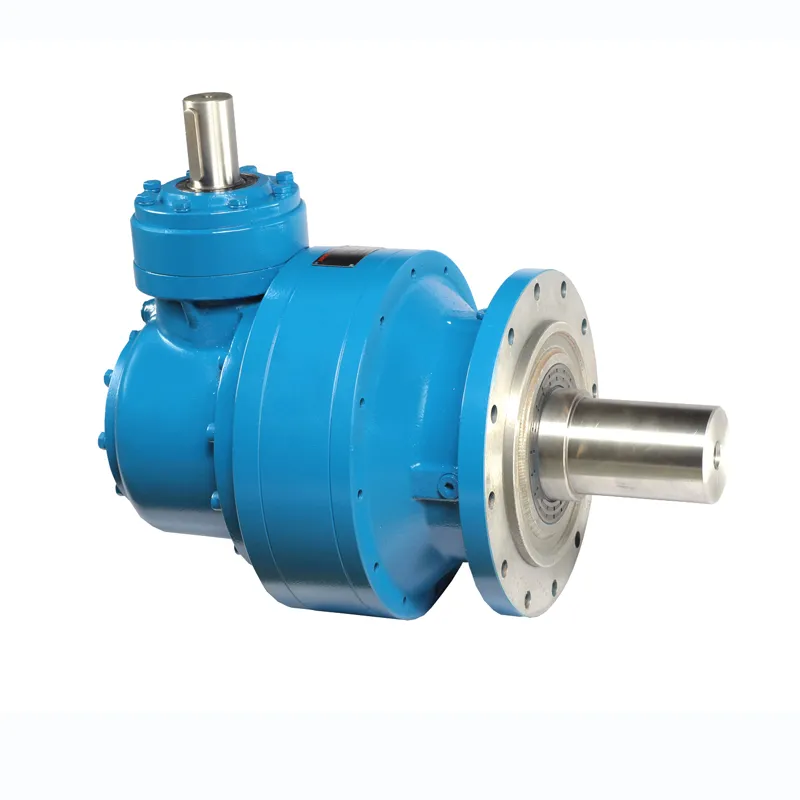

Планетарный мотор-редуктор серии N : широкий ассортимент продукции
Выберите из:
21 типоразмер редукторов
6 ступеней трансмиссии
5 выходных валов:
Дополнительное уплотнение вала с таконитом
Преимущества :
Преимущества планетарной коробки передач BAFFERO
Обзор основных компонентов:
Жилье
Детали корпуса изготовлены из высококачественных литых материалов и имеют оптимизированную форму.
Зубья шестерни
Солнечная шестерня и сателлиты имеют прямые зубья, закалены и отшлифованы. Внутренние шестерни подвергнуты высокой закалке и штамповке.
Зубья шестерен рассчитаны на высокую прочность и выдерживают номинальные крутящие моменты в соответствии со стандартом ISO 6336.
Подшипники
Для зубчатых колес и валов используются только роликовые подшипники подходящих размеров.
Конец привода
Вал выполнен в виде цилиндрического конца вала с призматической шпонкой в соответствии с DIN 6885-1 и пригоден, например, для крепления муфт.
Неприводная сторона
Поставляются полые валы с усадочной шайбой или полые валы со шлицами согласно DIN 5480, а также цилиндрические концы валов с призматическими шпонками или со шлицами согласно DIN 5480.
Также доступен фланцевый вал.
Варианты установки
Для монтажа на приводимую машину предусмотрен фланец со стороны выходного вала. Для редукторов с креплением на валу необходимо использовать моментный рычаг. Для моментного рычага возможна установка на основание корпуса редуктора. Для основания корпуса редуктора
Направления вращения
Направление вращения определяется видом спереди на выходной вал (торец вала).
Печати
Входной и выходной валы стандартно герметизированы радиальными уплотнениями. Для специальных целей доступны многоразовые лабиринтные уплотнения (таконит) .
Шум
Шум :
Редукторы оптимизированы по уровню шума и могут быть оценены в соответствии с VDI 2159 с учетом номинальной мощности.
Соответствующие значения указаны в Инструкции по эксплуатации 9300.
Сервис и запасы
BAFFERO гарантирует сверхкороткие сроки доставки по всему миру через свои складские и сервисные центры , а также обширную сеть продаж.
Технические данные:
Диапазон передаточных чисел: i = 1: 3,0~10 000
Номинальный диапазон крутящего момента: T2 = 1500~420 000 Нм
Типы крепления: на лапах / на фланце
Варианты выходного вала: цельный / полый с усадочной шайбой / шлицевой цельный или полый вал
Аксессуар: Моментный рычаг, фланец IEC
Варианты двигателя: двигатель переменного тока стандарта IEC/NEMA, гидравлический двигатель.
Применение: очистка сточных вод, сталелитейная промышленность, текстильная промышленность, конвейерное оборудование, бумагоделательное оборудование, грузоподъемное оборудование, химическая промышленность, градирни, производство сахарозы, производство свекловичного сахара, канатные дороги, цементная промышленность, земснаряды, металлообрабатывающие заводы...
